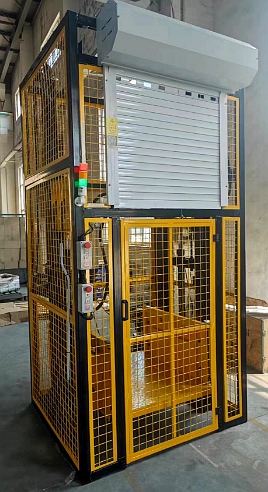

導軌式升降作業平臺

一、導軌式升降作業平臺簡介

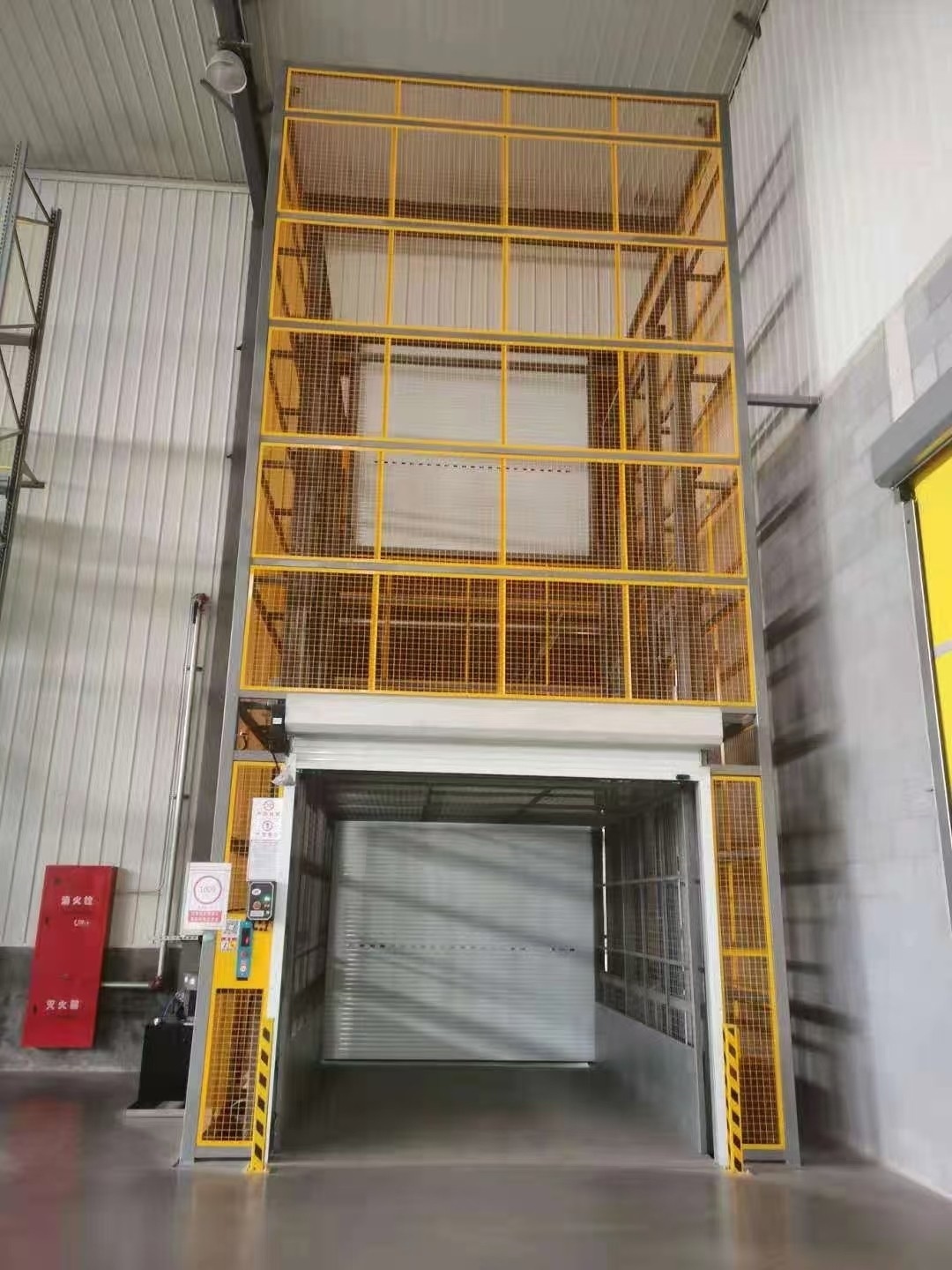

導軌式升降作業平臺主要由提升臺面、液壓缸、液壓缸導向架、導向?qū)к墶⒁簤罕谜尽㈦姎庀到y(tǒng)等組成。導軌式升降作業平臺是用于建筑物層高間運送貨物的專用液壓升降臺，主要應用各種工作層間貨物上下運送、立體車庫和地下車庫層高間汽車舉升等，是一種安裝在工廠的上貨專用的設備，主要用貨物垂直運輸?shù)焦S的二樓及二樓以上的樓層。

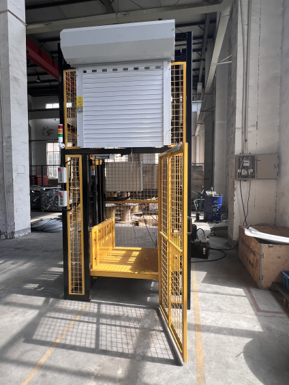

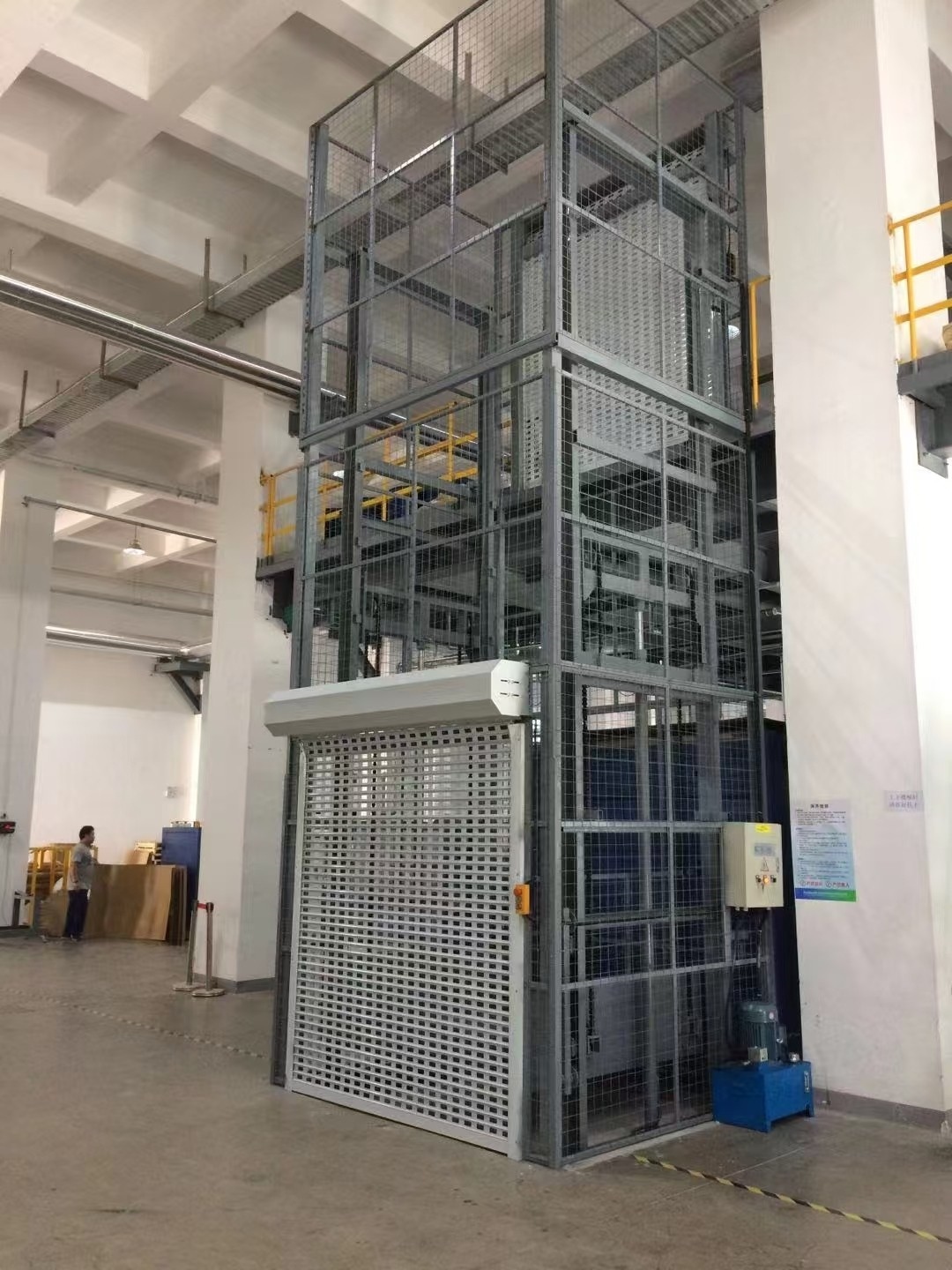

                導軌式液壓升降平臺                                                          液壓泵站

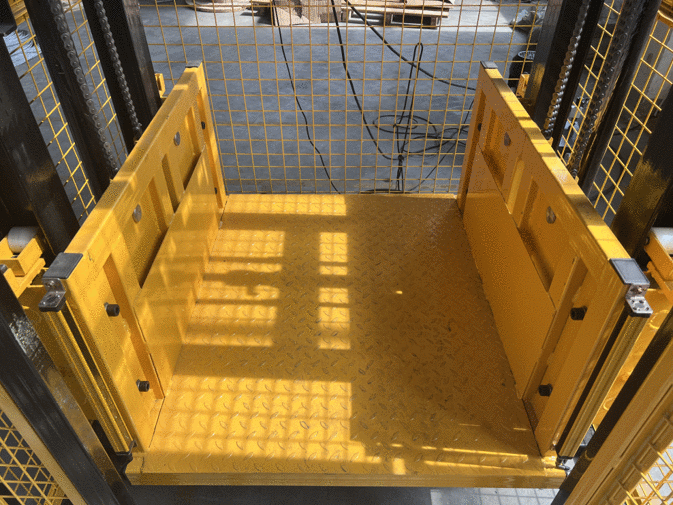

1、提升臺面

提升臺面作為設備的主要受力部件,在提升鏈條的作用下將放置其上的貨物提升至所需高度。在提升過程中它通過橫向?qū)蜉喓涂v向?qū)蜉喯拗婆_面在水平面的4個自由度，確保臺面可沿導向?qū)к壣舷乱苿?dòng)。

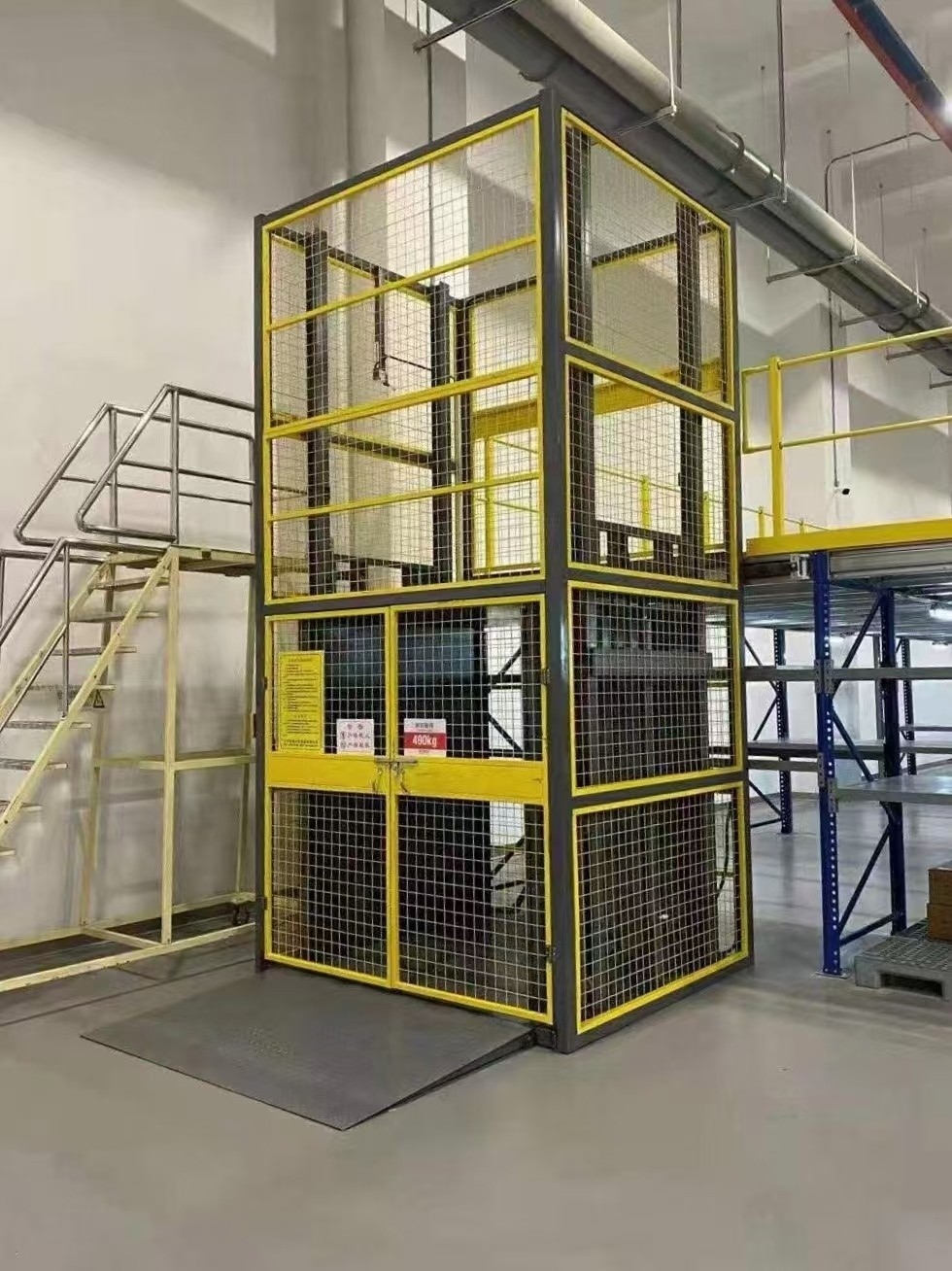

                                           提升臺面

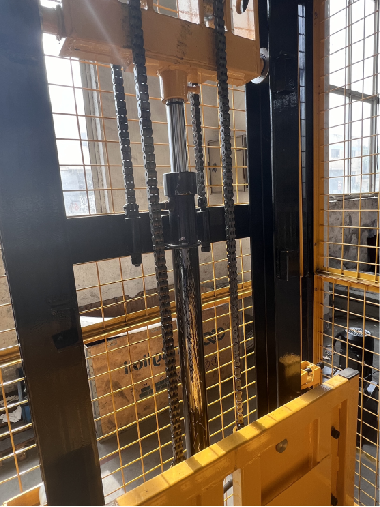

                                              提升鏈條

2、液壓缸

液壓缸是液壓執行元件。在工作過程中，電機帶動油泵，油泵打出的液壓油經過液壓閥后推動液壓缸伸出，從而帶動鏈輪向上運動，鏈輪帶動鏈條拉著提升臺面上升。平臺下降時，下降電磁閥接通，油缸縮回，臺面在重力作用下下降。油缸進油口加裝防爆閥可有效防止因管路破裂而造成的臺面失速下降現象。

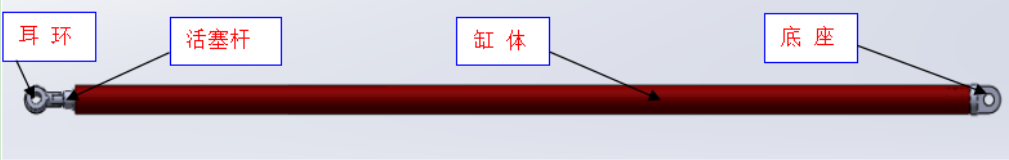

頂升油缸外形圖

3、液壓油缸導向架

油缸導向架是油缸的導向部件，主要作用是在油缸的伸出和縮回過程中按照所需的方向運動。由于油缸從理論上來說是二力桿，它本身不能承受軸向力之外的側向力，因此為保證它的行進方向，必須對它加以導向。

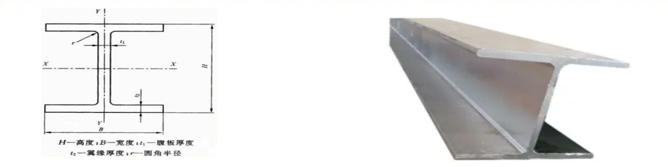

4、導向?qū)к?/span>

升降平臺的導向?qū)к壍男筒奈覀儾捎?/span>100*100*10H型鋼，它的基本結構為H型結構，具有強度高，重量輕，不易彎折。它的主要功能是使平臺臺面上升和下降過程中始終保持水平。

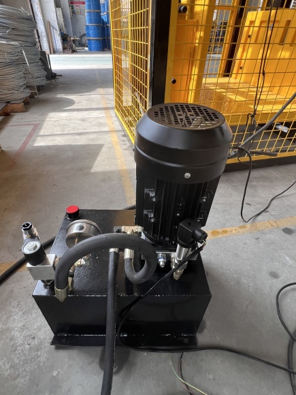

5、液壓泵站

采用優質泵站。該系統通過對專有閥的設計，使系統中各種控制閥全部置于連接法蘭中，不但使結構更加緊湊，而且還從根本上解決了傳統外置疊加閥塊液壓站體積大、容易發生泄露的問題。通過單向閥、節流閥、溢流閥的選用，使系統更為簡單、安全可靠，操作也更為簡便（全系統只需通過控制按鈕即可完成全部升降動作，從而使電控部分得以大大簡化，并最大限度的降低了有可能由于電路原因而產生的故障）。泵站帶有升降平臺構防墜裝置，使設備可以在任意位置停留。泵站設有手動下降閥，當停電時，通過手動下降裝置使設備安全平穩地降落。貨梯下行時，靠自重產生的壓力驅動，能節省能源。

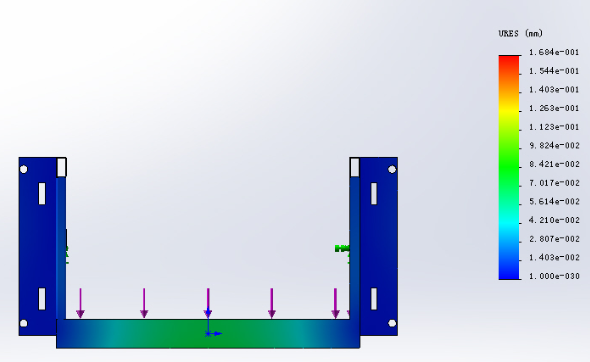

6、固定式升降作業平臺提升臺面承載力示意圖

二、產品優勢

1.安全可靠性更好：

（1）配套防墜機械卡鉗，鏈條發生斷裂，防墜卡鉗瞬間卡在固定位，每個固定位間距小于400mm，確保安全性。此方案較鋼絲繩更加可靠。

（2）安全載荷更大：平臺到達樓層后，四個平層裝置打開停靠在二樓，平層裝置靜載可以承重2T，增加安全系數。

（3）配套L1244板式重型鏈條，較16A鏈條承重更大

（4）護欄從1米提高到1.5米，提高使用的安全性。

2.配置升級：電氣部分配套國際品牌施耐德和歐姆龍，部分配套中國第一品牌正泰，電纜配套中國馳名品牌遠東電纜，確保電器的穩定可靠。

3.使用舒適：工作噪音≤45分貝，比同行產品更加舒適。

4.美觀：控制按鈕為顯示樓層的電梯按鈕。平臺門等也可以根據客戶要求單獨定制不銹鋼材質，更加美觀大方。
